12-24 kv

Ülevaade
Koormuslüliti on lihtne SF6 -gaasiga lülitusseadmed isolatsiooniks ja kaare kustutamiseks. See käitleb laadimis- ja ülekoormusvoolusid, samuti liinide, trafode ja kondensaatoripankade laadimata toiminguid. Kolmepositsiooniline koormuslülitid, mis võivad olla sisse lülitatud, välja lülitatud või maandatud, on sirgjoonelised ja kulutõhusad. Nad pakuvad pika eluea ja tugevat purunemist, millele on lisatud hõlpsat kolme positsiooni toimimist ja võimalust murda väikesed voolud karmides keskkonnatingimustes. Need lülitid sobivad ideaalselt keskmise pinge jaotusvõrkude jaoks linna- ja maapiirkondades. SF6 koormuslüliti koos kaitsmega on mõeldud ülekoormusvoolude käitlemiseks lüliti nimivõimsuses ja tavalistes töövooludes, samuti "ülekandevool" purunemises. Kõrgepinge külje lühise ja ülekoormuse kaitse tagab kõrgepinge voolu piirav kaitse. Kui mõni päästikud aktiveeritakse, avab ahelamehhanism automaatselt kõik koormuslüliti kõik kolm faasi samaaegselt. See kombinatsioon vastab normaalsetes ja vigaste tingimustega erinevate jaotussüsteemide töö- ja kaitsevajadustele.

FLN 36-24 KV laadimislüliti lüliti kasutab SF6 gaasi kaare kustutamise ja isoleeriva keskkonnana. Lülitil on kolm tööjaama: avatud, suletud ja maandatud. See on tuntud oma kompaktse suuruse, mugava paigaldamise ja suurepärase keskkonna kohanemisvõime poolest.

FLN 36-24 laadimislüliti ja FLRN 36-24 d Koormuslüliti pluss sulandumisseade sobivad toiteallikate ja trafojaamade elektriseadmete kaitseks ja juhtimiseks, eriti rõngaste võrguüksuste, kaablikoru kastide ja jaotuslüliti jaamade jaoks.

1. ümbritsev temperatuur: -40 kraad ~ +40 kraad
2. suhteline õhuniiskus: päeva keskmine või võrdne 95% kuu keskmine või võrdne 90%
3. kõrgus: väiksem või võrdne 2000m
4. maavärina intensiivsus: väiksem kui 8 kraadi
5. Pole söövitavat gaasi, põlevat gaasi, auru ja raputamist.
*NNUUALNE LEAKE KASUTAMINE, mis on vähem või võrdne 0. 1%
* Eritingimused: kui kõrgus> 2000m, palun märkige disainilahenduse reguleerimiseks.

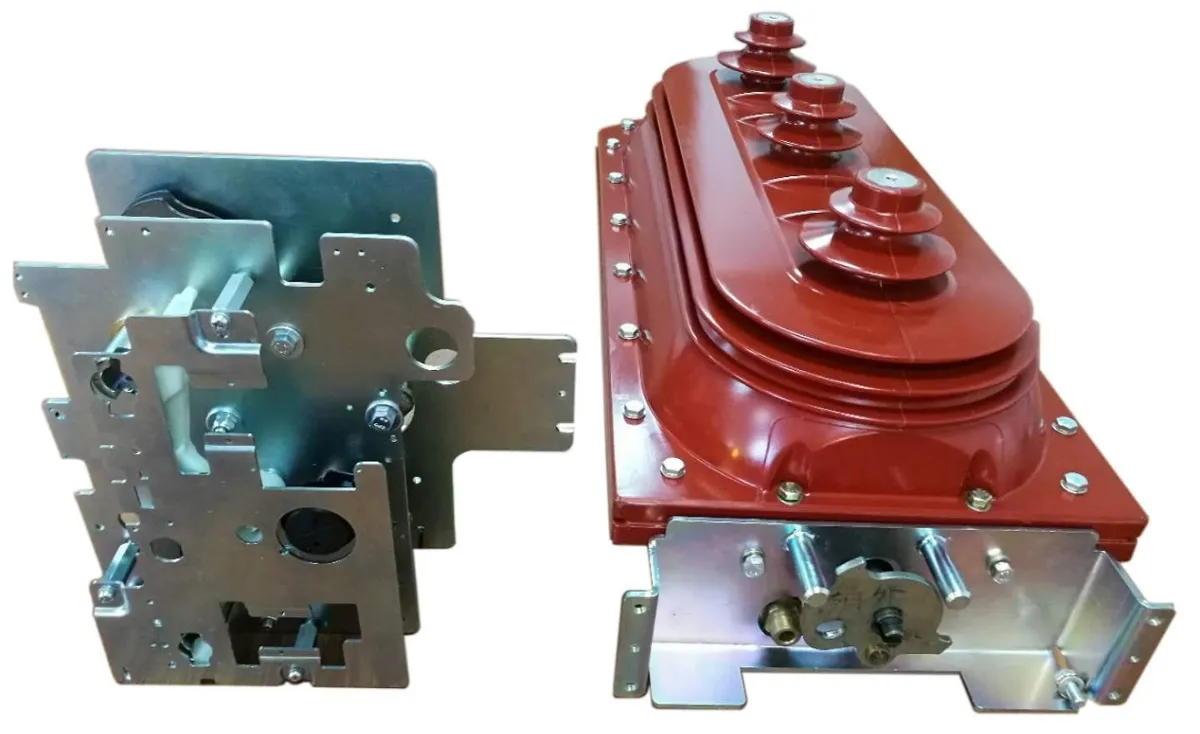

Fl (r) n {{0}} keskmise pinge koormuse lüliti valatakse tugevdatud epoksüvaiguga ja kasutab isolatsioonina ja kaare kustutamiskeskkonnana SF6 gaasi. Gaasi rõhk on 0,045MPa.

Funktsioonid kolme positsiooniga pöörleva liikuva kontakti tegemiseks, purustamiseks ja maandamiseks.

Operaatorite ohutuse tagamiseks paigaldatakse valava korpuse tagaküljele plahvatuskindel rõhu vabastusventiil.

Fln 36-12/t 630-20 võtab vastu ühe K-tüüpi vedrumehhanismi, mida tavaliselt kasutatakse rea sissetulevate ja väljaminevate joonte jaoks.

Fln 35-12 d/t 125-50 võtab kasutusele topelt A-tüüpi vedrumehhanismi, mida tavaliselt kasutatakse trafokaitse kaitsmiseks.

Sisseehitatud mahtuvuslik andur, millel on valikuline elektritoiming gaasirõhu gabariidi või katsepunkti kasutamiseks.

Fl (r) n {{0}} keskmise pinge koormuse lüliti valatakse tugevdatud epoksüvaiguga ja kasutab isolatsioonina ja kaare kustutamiskeskkonnana SF6 gaasi. Gaasi rõhk on 0,045MPa.
